La demande en postes de transformation compacts ne cesse de croître. Le principal moteur de cette évolution est l’extension des réseaux électriques afin de répondre aux besoins croissants en infrastructures de recharge pour l’électromobilité et en alimentation électrique des centres de données. Les fabricants doivent donc continuer à accroître leurs capacités de production, tout en étant en mesure de fabriquer de manière économique un nombre toujours plus important de types de postes différents.
Le numéro 02.2025 de PBI avait déjà présenté l’équipement d’une nouvelle usine de préfabrication en Europe centrale avec plusieurs coffrages réglables Ratec destinés à la fabri-cation de postes de transformation, de cages d'ascenseur et de toitures. Un nouveau coffrage de cellule de pièce, particu-lièrement polyvalent, y a désormais été installé. Il s’agit déjà du sixième coffrage pour postes de transformation livré par Ratec à ce client, qui voit ainsi ses possibilités de production encore élargies.
Une flexibilité poussée encore plus loin
Alors que les coffrages installés jusqu’à présent étaient tous réglables en longueur ainsi que, selon le modèle, en largeur ou en hauteur, le nouveau coffrage réunit pour la première fois les trois possibilités de réglage au sein d’un même système.
Le coffrage peut :
• être adapté en longueur, par pas de 20 cm, de 3 à 8 m ;
• être reconfiguré pour deux largeurs différentes, de 2,50 m et 2,92 m ;
• être configuré pour des hauteurs d’éléments de 2,60 m et 3,00 m.
À cela s’ajoute une trame supplémentaire pour les parois intérieures, elle aussi adaptable avec flexibilité. Les cloisons nécessaires sont réalisées au moyen d’évidements prévus dans les noyaux d’extrémité. Lorsqu’aucune paroi intérieure n’est requise, les ouvertures correspondantes peuvent être obturées à l’aide de cales de fermeture.
Un seul coffrage permet ainsi de couvrir une très large gamme de produits. Les modèles précédents permettaient déjà de réaliser plus de 1 000 variantes de corps en béton. Grâce au réglage simultané de la longueur, de la largeur et de la hauteur, le nombre de variantes réalisables augmente encore.
Une grande variabilité exige une mécanique intelligente

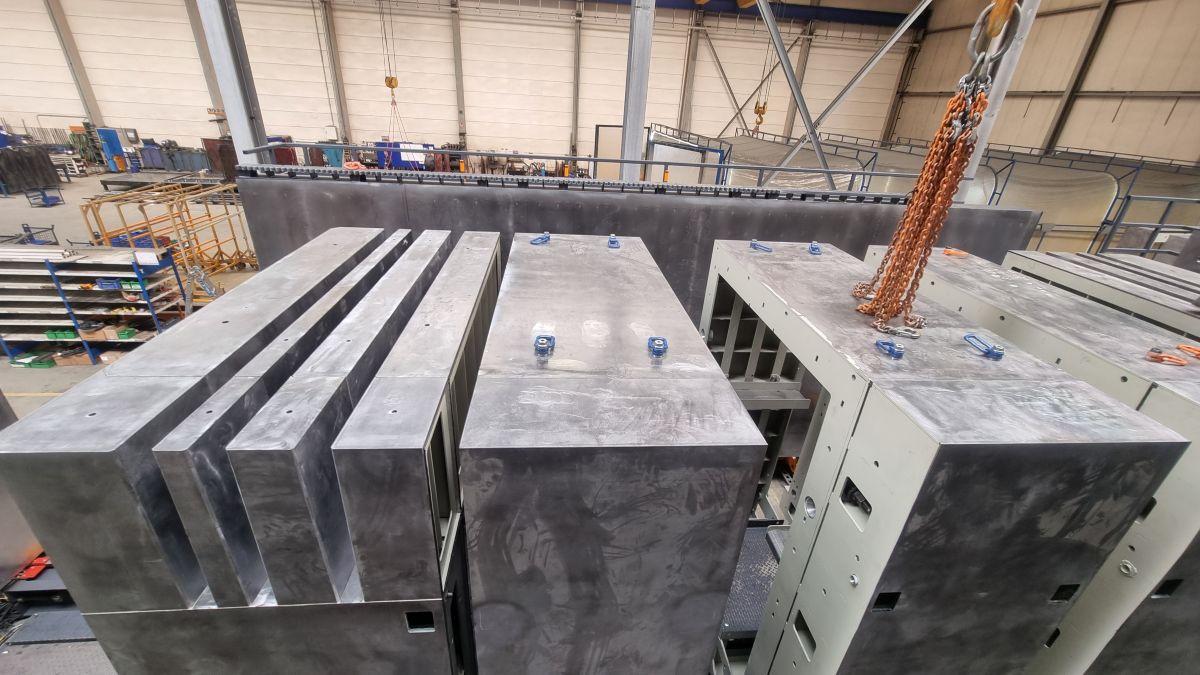

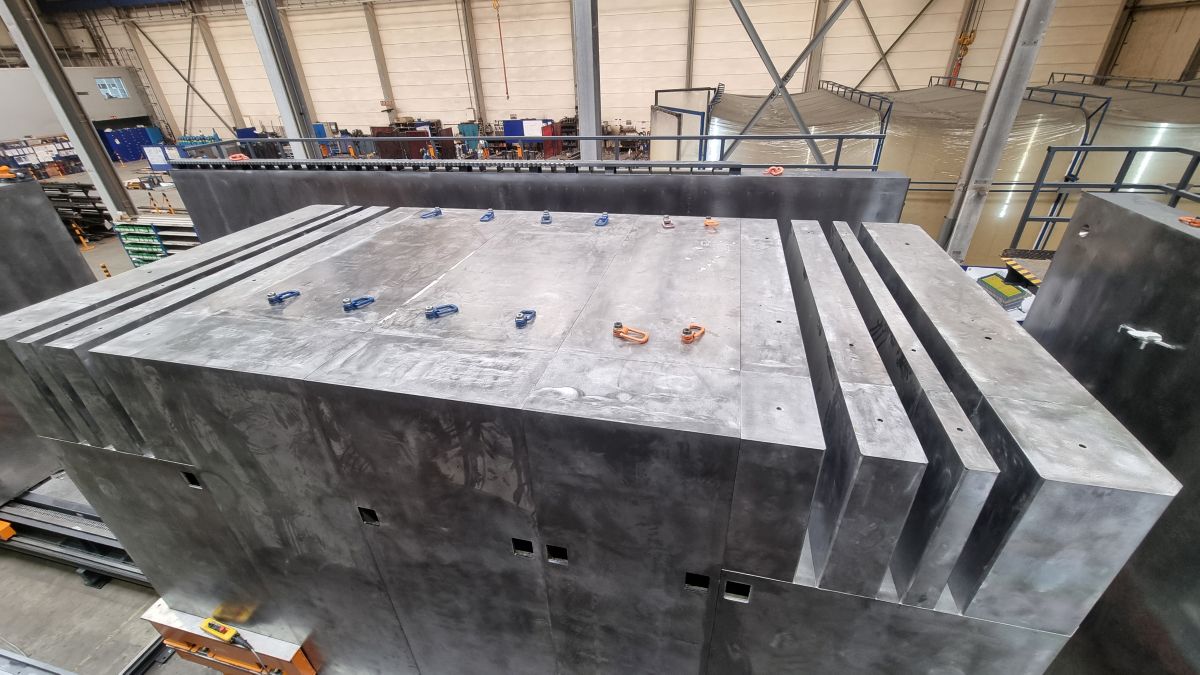

Le noyau intérieur est composé de différents segments qui reflètent la variabilité en longueur et en largeur. Le coffrage dispose à cet effet d’un noyau d’extrémité fixe et d’un noyau d’extrémité mobile. Tous les segments du noyau sont reliés entre eux. Lorsque le noyau d’extrémité mobile est déplacé, les différents segments s’écartent ou se rapprochent automatiquement.
Les deux hauteurs d’éléments possibles sont réglées au niveau du coffrage de fond. Pour cela, un jeu de coffrages de 400 mm de haut peut être fixé magnétiquement au cof-frage de base de chaque segment du noyau afin de réduire la hauteur de l’élément en conséquence. Tous les segments ont dû être conçus et fabriqués de manière à garantir à tout moment une précision dimensionnelle reproductible malgré cette grande flexibilité.
C’est notamment l’interaction entre la longueur, la largeur et la hauteur variables ainsi que les différents segments du noyau qui a posé des défis particuliers lors de la conception et du montage. L’objectif était d’obtenir cette grande variabilité sans compromettre la facilité d’utilisation ou la fiabilité du processus. Autre caractéristique du nouveau coffrage: son noyau intérieur est accessible. Le verrouillage de l’ensemble du noyau s’effectue depuis l’intérieur à l’aide d’un palan à chaîne.
Pour assurer le compactage, 24 vibrateurs haute fréquence sont installés au total sur le cadre de base soit douze sur chacun des côtés longitudinaux. Ils garantissent un compactage homogène, même pour les éléments de grandes dimensions.

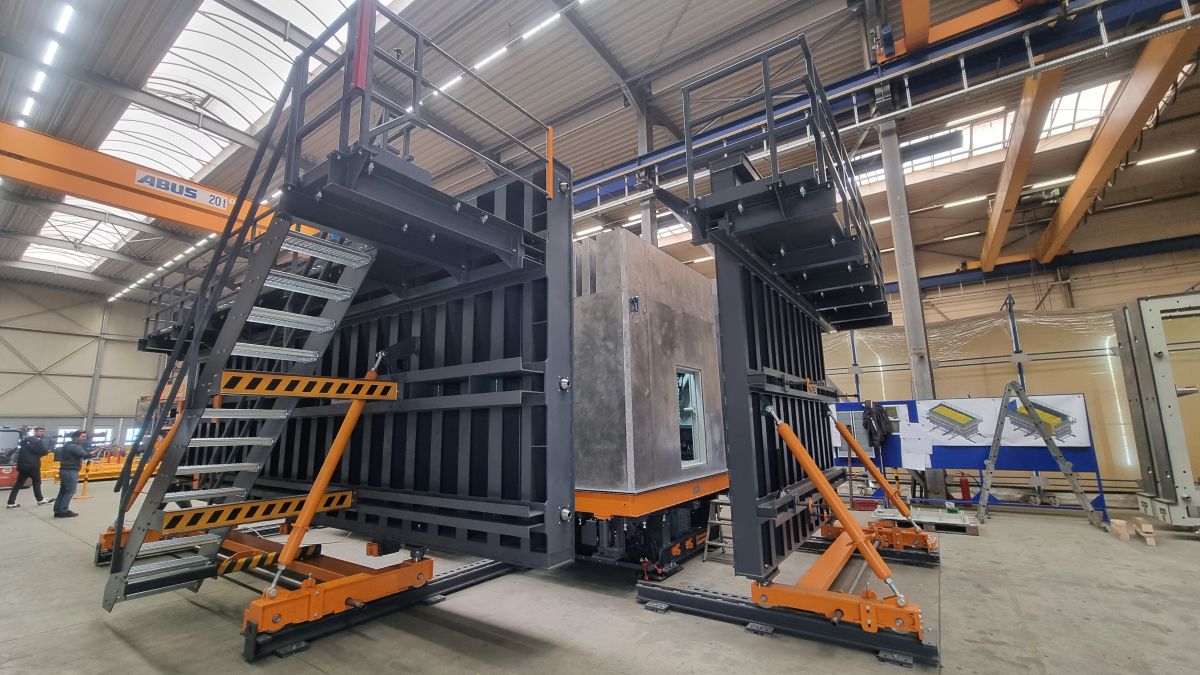

Les panneaux extérieurs ainsi que le noyau d’extrémité mo-bile sont déplacés par des entraînements à pignon et cré-maillère. Lors du décoffrage, le coffrage de fond est soulevé hydrauliquement. L’élément de béton est ainsi d’abord désolidarisé du noyau intérieur de manière contrôlée, puis peut être extrait du coffrage en toute sécurité à l’aide du pont roulant.
Des évidements flexibles pour différents types de postes

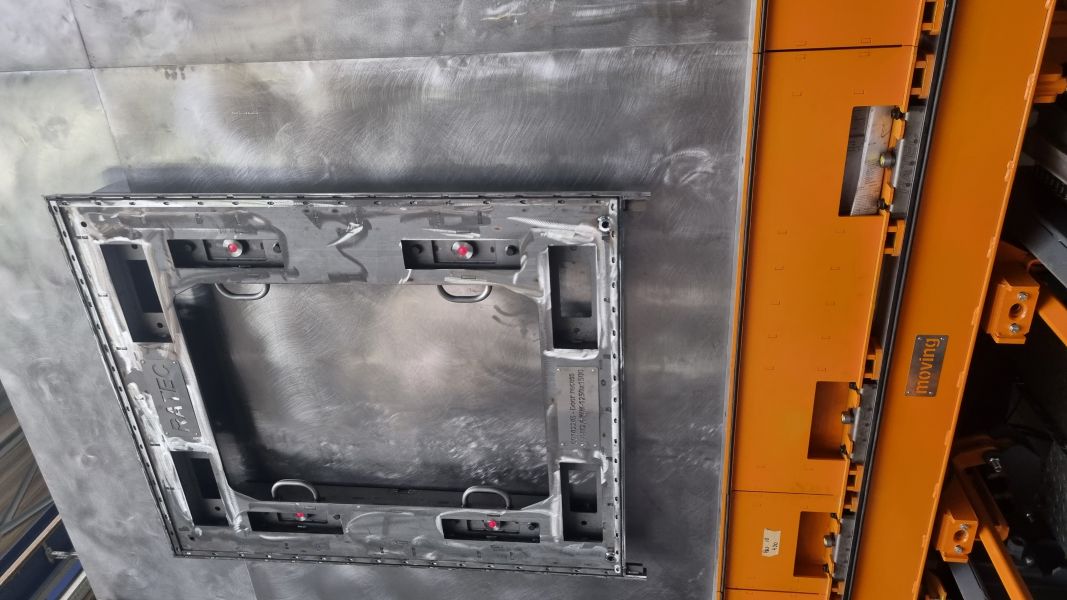

Le coffrage offre également différentes possibilités en ma-tière d’évidements. L’évidement de porte peut être fixé soit directement sur le noyau intérieur soit sur le panneau latéral. Les évidements ont été développés à l’origine en étroite collaboration avec le fabricant des portes, de sorte que la solu-tion est parfaitement adaptée aux exigences et aux conditions réelles. Neuf variantes sont disponibles au total.
Une solution d’ingénierie plutôt qu’un système standard
Le projet actuel illustre parfaitement l’approche de dévelop-pement de Ratec. Chaque coffrage n’est pas conçu à partir d’un système standard existant, mais à partir du catalogue concret d’éléments du client. Dès les premières phases du projet, le programme de production, les variantes souhaitées, l’espace disponible et les capacités de production prévues sont analysés. Sur cette base est développée une solution de coffrage sur mesure permettant de fabriquer le plus grand nombre possible de types d’éléments avec un minimum d’opérations de reconfiguration, sans complexifier inutilement la conception. Ratec s’appuie pour cela sur l’expérience acquise dans de nombreux projets portant sur les coffrages de cellules de pièces, les coffrages magnétiques et la planification d’installations. L’objectif est de simplifier les processus de production, d’utiliser efficacement les surfaces disponibles et, dans le même temps, de garantir une grande précision dimensionnelle des éléments préfabriqués.
DĂ©veloppement continu
Avec la livraison de ce sixième coffrage pour postes de transformation, le client poursuit méthodiquement l’extension progressive de sa production. Le projet montre également com-ment les systèmes de coffrage peuvent évoluer en continu pour répondre à des exigences croissantes. Il en résulte une diversité de variantes encore accrue tout en maintenant une production économique une nouvelle étape vers des solu-tions de production flexibles pour la fabrication de postes de transformation.
