Easy Form

Du plus simple au plus compliqué – avec Easy Form, vous avez toujours la bonne Réponse

Pratique et flexible – avec le nouveau système de coffrage « Easy Form », même les défis de coffrage les plus difficiles peuvent être relevés facilement et rapidement. Différentes nervures permettent le changement continu de la hauteur du coffrage. Avec la base plate, des renforts saillants de 25 mm de haut peuvent être réalisés. Easy Form est conçu comme un système modulaire qui peut facilement être étendu et complété, et qui est utilisable de manière très flexible avec seulement quelques composants. Grâce à son grand catalogue d’accessoires, ce système trouvera la bonne réponse à tous les problèmes de coffrage.

Domaine d’application

Règles de coffrage longitudinales ou transversales pour tous les éléments préfabriqués plats avec des épaisseurs de paroi de 45 à 400 mm et des évidements

Fonctionnalités

Easy Form se distingue par les caractéristiques suivantes. Si vous avez des questions sur ces caractéristiques ou d'autres, n'hésitez pas à vous adresser à nos conseillers à la clientèle.
Formulaire de contact

Manipulable à la main

Manipulable avec une grue

Peau de coffrage en bois

Extensible en hauteur

Convient aux renforts saillants

Adapté aux traverses

Peau de coffrage en acier

Adapté aux robots

Particulièrement adapté pour

Production stationnaire
Faible niveau d’automatisation
Manipulation manuelle du coffrage
Grande variété d’éléments préfabriqués
Renforts saillants
Productions sur chantier
Contours complexes d’éléments préfabriqués

Manipulation

Manipulation par grue ou traverse

Avantages

Excellente stabilité et rétention de forme – pas de déformation
Installation facile et rapide
Fixé rapidement et sans complication
Changement de hauteur facile et rapide en remplaçant les nervures
Stockage peu encombrant
Pièces de fermeture spéciales pour le diamètre de vos barres de renfort dans le catalogue d’accessoires

Ingrédients

Boîte aimantée Standard Pro SPB 1800 / 2100
Collier de serrage
Profilé de base
Nervure
Réceptacle de transport
Peau de coffrage (à réaliser par le Client)

Dimensionen

Longueur standard 1000 mm, 2000 mm, 3000 mm, 4000 mm
Longueurs spéciales sur demande
Le bois de coffrage peut dépasser de chaque côté de 125 mm de longueur
Largeur standard 120 mm (avec SPB 305 / 445 mm)
Hauteur standard 98 mm, 148 mm, 198 mm, 248 mm, 298 mm
Hauteur maximale du coffrage/épaisseur de l’élément 400 mm

Notes

Dépassement du bois de coffrage latéralement jusqu’à 125 mm, en hauteur jusqu’à deux fois la hauteur de la base, mais n’excédant pas 100 mm

Possibilités d’extension

Easy Form in verschiedenen Höhen - Schalungssystem von RATEC

Réglable en hauteur (en changeant les nervures)

Easy Form mit Kupplungsblech - Schalungssystem von RATEC

Extensible (plaque de raccordement vendue séparément)

Easy Form Vertikalstütze - Schalungssystem von RATEC

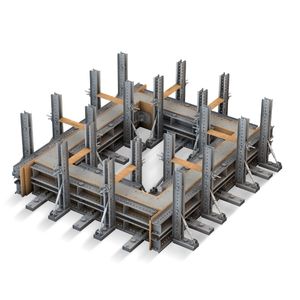

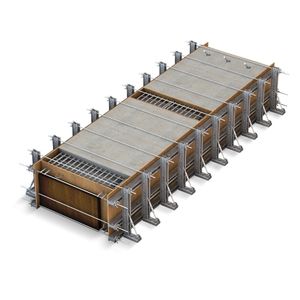

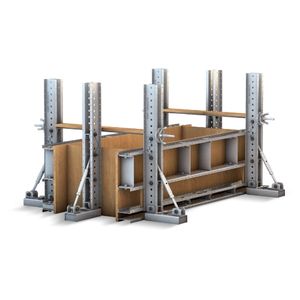

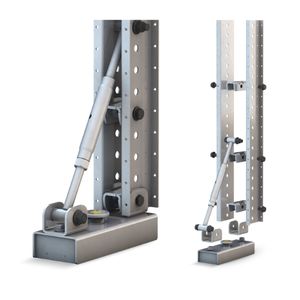

Convient à des éléments d'une hauteur maximale de 1000 mm grâce à des supports verticaux

Exemples d’application

Profilé de base comme plaque de base et de couverture

Easy Form Basisträger - Schalungssystem von RATEC

	H (mm)	I (mm)	L (mm)
Profilé de base Easy Form 1000 Réf. Art. 64276	25	120	1000
Profilé de base Easy Form 2000 Réf. Art. 64129	25	120	2000
Profilé de base Easy Form 3000 Réf. Art. 64128	25	120	3000
Profilé de base Easy Form 4000 Réf. Art. 64290	25	120	4000

Accessoires

Les composants et accessoires suivants sont disponibles pour Easy Form. N'hésitez pas à nous contacter pour des solutions spéciales !

Traverse à crochet pour la manipulation du coffrage

Pour manipuler le coffrage.

	Charge max.	Poids propre	Prise de traverse
Traverse à crochet pour la manipulation du coffrage Réf. Art. Sur demande	300 kg	ca. 25 kg	Boutons de préhension (distance fixe entre boutons)

Angles de fenêtre en bois

Support d’angle pour la fixation et le décoffrage sans cassure des découpes. Pour des hauteurs supérieures à 300 mm, deux angles de fenêtre peuvent être utilisés l'un au-dessus de l'autre. * Le bois de coffrage peut dépasser de 100 mm en hauteur. Il est ainsi possible de coffrer différentes hauteurs avec un seul angle.

	Hauteur (mm)*	Hauteur maximale du bois de coffrage (mm)
Angles de fenêtre en bois Réf. Art. 73804	80	180
Angles de fenêtre en bois Réf. Art. 70863	200	300

Adaptateur d’angle H = 45 – 60 mm pour le profilé de base

Easy Form Aufsatzwinkel - Schalungssystem von RATEC

Avec des trous de vis pour la fixation directe du coffrage en bois sur le profi lé de base.

	H1 (mm)	H2 (mm)
Adaptateur d’angle H = 45 – 60 mm pour le profilé de base Réf. Art. 64307	20	45

Plaque de raccordement

Pour la connexion bout-à-bout longitudinale de deux Easy Form.

	H (mm)	L (mm)
Plaque de raccordement Réf. Art. 64301	110	400

Collier de serrage pour la fixation du profilé de base (longitudinal)

Easy Form Klemmbügel - Schalungssystem von RATEC

Collier de fixation sur le SPB 2100 pour le profi lé de base.


Collier de serrage pour la fixation du profilé de base (longitudinal) Réf. Art. 65107

Réceptacle de transport, boutons de préhension

Easy Form Transportaufnahme Greifknopf - Schalungssystem von RATEC

Boutons de préhension pour manipuler le coffrage avec la traverse RATEC.


Réceptacle de transport, boutons de préhension Réf. Art. 68841

Boîte aimantée SPB Standard Pro 2100

La base pour toutes les applications de coffrage.

	Force d’adhérence (kg)	H1 boîtier (mm)	H2 activé (mm)	H3 désactivé (mm)	I (mm)	L (mm)
SPB 2100 Réf. Art. 03232	2100	60	84	94	120	320

Collier de serrage pour la fixation du profilé de base (transversal)

Easy Form Klemmbügel quer - Schalungssystem von RATEC

Collier de fixation sur le SPB 2100 pour le profi lé de base.


Collier de serrage pour la fixation du profilé de base (transversal) Réf. Art. 64516

Adaptateur d’angle combiné à 3 côtés

Pour le montage latéral ou frontal du bois de coffrage, adapté au SPB 2100.

	H adaptateur (mm)	I (mm)	L (mm)
Adaptateur d’angle combiné à 3 côtés 98 Réf. Art. 46441	98	126	342
Adaptateur d’angle combiné à 3 côtés 148 Réf. Art. 69531	148	126	342
Adaptateur d’angle combiné à 3 côtés 198 Réf. Art. 46446	198	126	342
Adaptateur d’angle combiné à 3 côtés 248 Réf. Art. 69532	248	126	342
Adaptateur d’angle combiné à 3 côtés 298 Réf. Art. 40336	298	126	342

Nervures Easy Form

Easy Form Rippen - Schalungssystem von RATEC

Nervures pour confi gurer individuellement la hauteur de coffrage.

	Pour hauteur decoffrage H en mm
Nervures Easy Form (100-200) Réf. Art. 64277	100-200
Nervures Easy Form (150-250) Réf. Art. 69640	150-250
Nervures Easy Form (200-300) Réf. Art. 64131	200-300
Nervures Easy Form (250-300) Réf. Art. 69641	250-300
Nervures Easy Form (300-400) Réf. Art. 64517	300-400

Élément de fermeture pour barre de renfort

Easy Form Verschlussteil für Bewehrungsstab - Schalungssystem von RATEC

	Pour barre de renfort Ø (mm)
Élément de fermeture pour barre de renfort 16 Réf. Art. 64314	16
Élément de fermeture pour barre de renfort 20 Réf. Art. 64313	20
Élément de fermeture pour barre de renfort 25 Réf. Art. 64310	25
Élément de fermeture pour barre de renfort 32 Réf. Art. 64311	32

Réceptacle de transport Anneau vissé

Easy Form Transportaufnahme Ringschraube - Schalungssystem von RATEC

Anneau vissé pour manipuler le coffrage avec la grue.


Réceptacle de transport Anneau vissé M16 x 27 Réf. Art. SC042085

Outil de décoffrage pour SPB 2100

	Pour
Outil de décoffrage Réf. Art. 03292	SPB 1350/1800/2100
